213HVD电容性接触式高压探测仪
型 号：213HVD
213HVD系列电容性接触式高压验电器
从4KV～132KV的范围都有适用的型号
详细介绍
|
下载中文说明PDF
|
下载英文说明PDF
|
产品视频演示
|

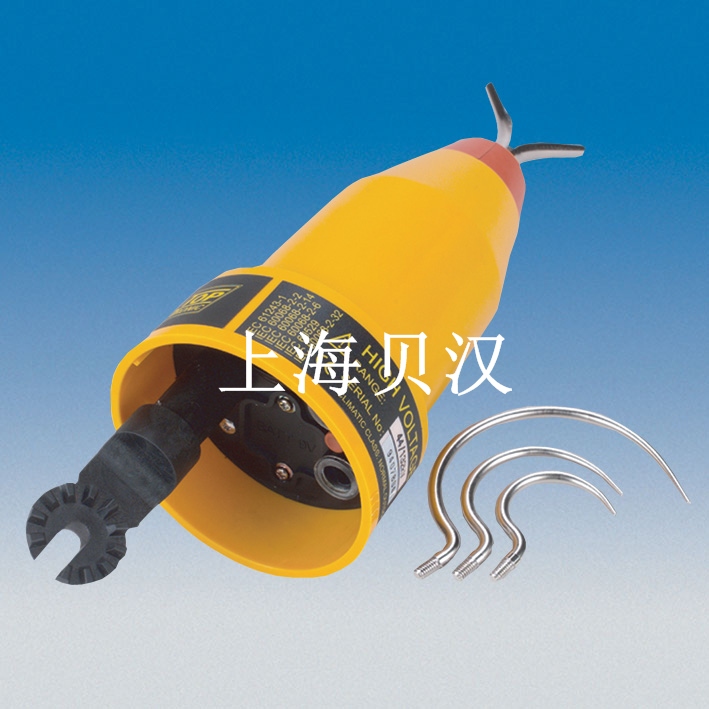

Capacitive High Voltage Detector(Contact)
电容式接触式高压验电器
电容式接触式高压验电器
产品型号：212HVD-226HVD
本高压检测计设计符合IEC标准。当接触电极有高电压时，会自行启动自动作业。
也可以在使用前按压“测试 /启动”键，以人工方式启动。
该系列适用于（50/60HZ）的交流高压系统，从4KV～132KV的范围都有适用的型号。
产品特色及使用方法：
1）自动关闭：自动关闭定时器在每次21xx高压探测仪的接触电极接触到高电压或侦测到高电压后都会重新设置，在探测仪每次被启用和检测后，经由前端的按钮，自动关闭定时器都会重新设置。
2）分流保护：高压探测仪和其配件不会在处于工作中的安装部件之间引起电弧和电火花，不会在工作中的安装部件和接地之间引起电弧和电火花。
3）低电池电量：当电池电量低时，按下“测试/启用”按钮后，高压探测器不会进入启用状态，绿色LED指示灯不会闪烁（绿色指示灯闪烁表示探测器处于启用状态）。在这种情况下请不要使用探测仪，应立即更换电池。
4）红色LED灯：当探测到高压时，红色LED指示灯将闪烁，表示探测到的高压值高于探测仪的阈值（参见下面表格）。
5）电压阈值：这是推荐设定的最佳阈值，达到该电压阈值时，高压探测器会显示红色指示灯并发出高压报警声。该阈值是校准实验室必须为探测仪设定的预置。在工厂，阈值电压往往被设定为一个可变化的范围，作为选项，我们的产品可选在出厂前设定为你指定的阈值。
6）电池分流：当蜂鸣器鸣叫及红色灯亮起时（探测到高压模式）时，电池中消耗的最大电流。采用电池分流技术可有效降低电池等消耗，从而延长电池的寿命。
7）绿色LED灯：当高压探测仪进入启用状态，一旦探测器探测到高压并达到阈值电压时，绿色LED指示灯将会亮起并闪烁，警告操作者此时的电压达到阈值电压。
8）测试启用按钮：该按钮用于“启用/开启探测仪”，当按下并保持该按钮时，内部一个校准振荡器与探测仪连接，模拟电极上的高压，此时红色指示灯亮起并发出鸣叫声，表示探测仪可以正常工作。放开按钮后，绿色指示灯必须亮起，表示电池电量充足可用。以上自检通过才能继续你的高压探测。
本高压检测计设计符合IEC标准。当接触电极有高电压时，会自行启动自动作业。
也可以在使用前按压“测试 /启动”键，以人工方式启动。
该系列适用于（50/60HZ）的交流高压系统，从4KV～132KV的范围都有适用的型号。
产品特色及使用方法：
1）自动关闭：自动关闭定时器在每次21xx高压探测仪的接触电极接触到高电压或侦测到高电压后都会重新设置，在探测仪每次被启用和检测后，经由前端的按钮，自动关闭定时器都会重新设置。
2）分流保护：高压探测仪和其配件不会在处于工作中的安装部件之间引起电弧和电火花，不会在工作中的安装部件和接地之间引起电弧和电火花。
3）低电池电量：当电池电量低时，按下“测试/启用”按钮后，高压探测器不会进入启用状态，绿色LED指示灯不会闪烁（绿色指示灯闪烁表示探测器处于启用状态）。在这种情况下请不要使用探测仪，应立即更换电池。
4）红色LED灯：当探测到高压时，红色LED指示灯将闪烁，表示探测到的高压值高于探测仪的阈值（参见下面表格）。
5）电压阈值：这是推荐设定的最佳阈值，达到该电压阈值时，高压探测器会显示红色指示灯并发出高压报警声。该阈值是校准实验室必须为探测仪设定的预置。在工厂，阈值电压往往被设定为一个可变化的范围，作为选项，我们的产品可选在出厂前设定为你指定的阈值。
6）电池分流：当蜂鸣器鸣叫及红色灯亮起时（探测到高压模式）时，电池中消耗的最大电流。采用电池分流技术可有效降低电池等消耗，从而延长电池的寿命。
7）绿色LED灯：当高压探测仪进入启用状态，一旦探测器探测到高压并达到阈值电压时，绿色LED指示灯将会亮起并闪烁，警告操作者此时的电压达到阈值电压。
8）测试启用按钮：该按钮用于“启用/开启探测仪”，当按下并保持该按钮时，内部一个校准振荡器与探测仪连接，模拟电极上的高压，此时红色指示灯亮起并发出鸣叫声，表示探测仪可以正常工作。放开按钮后，绿色指示灯必须亮起，表示电池电量充足可用。以上自检通过才能继续你的高压探测。
功能与特点：
◇坚固外壳、抗震、抗摔。
◇侦测到电压时，自动展开作业。
◇高亮度彩色显示 LED。
◇内建验证和自我测试电路。
◇可搭接各种绝缘连接棒。
◇可依客户需求设定启动点。
◇室内和室外皆适用。
◇防水设计。
技术参数：
|
型号
|
212HVD
|
213HVD
|
214HVD
|
215HVD
|
216HVD
|
217HVD
|
218HVD
|
219HVD
|
|
系统电压
|
4/15 kV
|
11kV
|
33kV
|
66kV
|
132kV
|
11/33kV
|
44/132kV
|
66/132kV
|
|
起始反应电压
|
1.9-2.1kV
|
1.65-4.4kV
|
4.95-13.2kV
|
11-13kV
|
11-13kV
|
3.3-4.95kV
|
11-13kV
|
11-13kV
|
|
阈值电压
|
2.0kV
|
3.02kV
|
9.07kV
|
12kV
|
12kV
|
4.12kV
|
12kV
|
12kV
|
|
响应时间
|
<1秒
|
|||||||
|
自动关机
|
3分钟
|
|||||||
|
电弧保护
|
有
|
|||||||
|
低电池
|
<7V
|
|||||||
|
电池电流
|
<30mA
|
|||||||
|
尺寸
|
300(L) x 100(W) x 100(D) mm
|
|||||||
|
重量
|
约550g (包括电池)
|
|||||||
|
型号
|
220HVD
|
221HVD
|
222HVD
|
223HVD
|
224HVD
|
225HVD
|
226HVD
|
|
系统电压
|
6.6/132kV
|
11/132kV
|
11/44kV
|
33/132kV
|
44kV
|
KV/User Defined
|
12/36 kV
|
|
起始反应电压
|
2-3kV
|
4.4-6.6kV
|
4.4-5kV
|
11-13kV
|
6.6-17.6kV
|
X-X kV
|
5-6kV
|
|
阈值电压
|
2.5kV
|
5kV
|
4.75kV
|
12kV
|
12kV
|
User’s Spec.
|
5.4kV
|
|
响应时间
|
<1秒
|
||||||
|
自动关机
|
3分钟
|
||||||
|
电弧保护
|
有
|
||||||
|
低电池
|
<7V
|
||||||
|
电池电流
|
<30mA
|
||||||
|
尺寸
|
300(L) x 100(W) x 100(D) mm
|
||||||
|
重量
|
约550g (包括电池)
|
||||||
