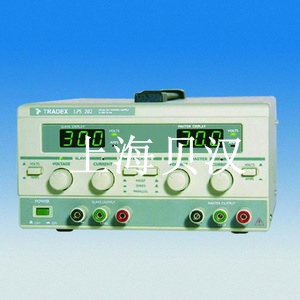

100系列双路恒压恒流源
型 号：100系列
100系列线性恒压恒流源
双路线性输出
输出电压(0-32V)×2，输出电流0-5A不等，输出功率（96-160W)×2
详细介绍
|
下载中文说明PDF
|
下载英文说明PDF
|
产品视频演示
|
同类产品选型
|
100系列线性恒压恒流源
产品性能与特点： 专利产品
100系列直流稳压稳流电源, 是采用MOSFET线性串联调整方式设计的交流输入直流输出电源。具有输出电压、输出电流连续可调,稳压、稳流自动切换等功能。
100系列电源是由两路相同的直流稳压稳流电源组成。两通道输出独立，通过开关控制可分别启动、关断。
100系列电源体积小、质量轻、高稳定、高精度、高可靠可广泛应用于各类电子、通讯、航空、航天、舰船、国防、高等院校等直流测试和供电场合。
功能与特性：
●输出电压(0-32V)×2，输出电流0-5A不等，输出功率（96-160W)×2。
●稳压、稳流自动切换。
●输出电压、电流绿色LED显示。
●稳压、稳流调节使用10圈电位器。
●开机、关机输出无过冲。
●过载、短路自动保护。
100系列产品规格：
|
|
102A
|
103A
|
||
|
输出1
|
输出2
|
输出1
|
输出2
|
|
|
输出电压
|
0-32V
|
0-32V
|
0-32V
|
0-32V
|
|
输出电流
|
0-3A
|
0-3A
|
0-5A
|
0-5A
|
|
输出功率
|
96W
|
96W
|
160W
|
160W
|
技术参数：
|
|
102A
|
103A
|
|
|
源效应
|
稳压(CV)
|
≤1×10-5+1mV
|
|
|
稳流(CC)
|
≤1×10-5+2mA
|
||
|
负载效应
|
稳压(CV)
|
≤1×10-5+2mV
|
|
|
稳流(CC)
|
≤5×10-5+6mA
|
||
|
PARD
20Hz-10MHz
|
稳压(CV)
|
≤0.2mV(rms)； ≤5mV(P-P)
|
|
|
稳流(CC)
|
≤2mA （rms）
|
||
|
控制分辨力
|
稳压(CV)
|
≤1×10-4
|
|
|
稳流(CC)
|
≤1×10-4
|
||
|
相互效应
|
稳压(CV)
|
≤1×10-5+2mV
|
|
|
稳流(CC)
|
≤1×10-5+2mA
|
||
|
温度系数
|
≤200PPm/℃
|
||
|
瞬态恢复
|
≤100mS/100mV
|
||
|
显示误差
|
电压表
|
≤1%±2(末位数 )
|
|
|
电流表
|
≤1%±2(末位数 )
|
||
|
连续工作时间
|
8h
|
||
|
外形尺寸(宽×高×长)
|
215×110×320mm
|
215×110×400mm
|
|
|
重量
|
7.5Kg
|
11Kg
|
|
