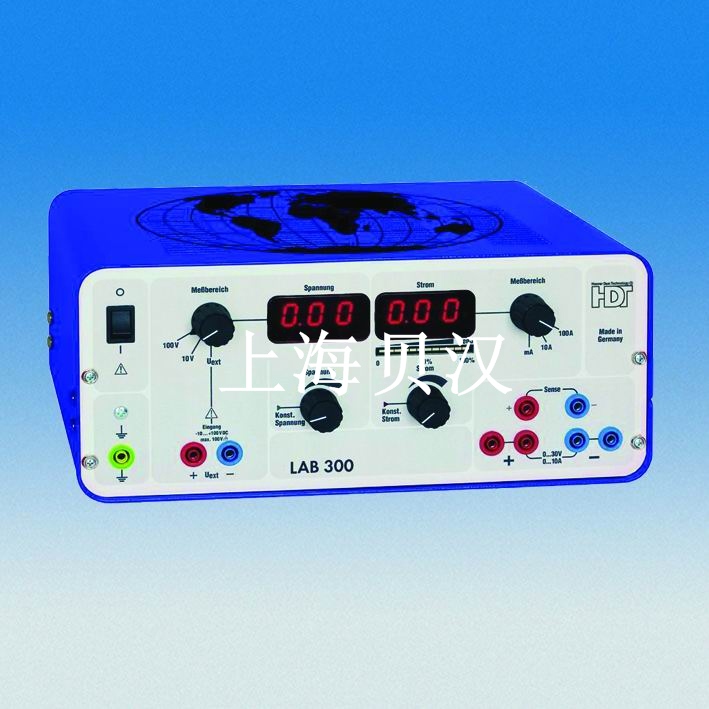

LAB330恒压恒流源
型 号：LAB330
德国产LAB330恒压恒流源
最大电流设置的恒压输出：0…10V/10…30V （分辨率0.01V/0.1V）
最大电压设置的恒流输出：10mA…999mA/1…10A/ （分辨率1mA/10mA）
兼有电压表功能：-10V… ＋ 100V/DC
兼有电压表功能：-10V… ＋ 100V/DC
详细介绍
|
下载中文说明PDF
|
下载英文说明PDF
|
同类产品选型
|
Single output laboratory power supply
POWERonLAB300 300W
LAB300 线性单路直流恒压恒流源
产品型号：LAB330
德国原产高精度、多功能线性单路直流恒压恒流源――世界顶级产品
LAB330恒压恒流源是一款实验室专用的标准直流电源，恒流模式最小分辨率达到1mA
隔离变压器,可在最大恒流10A状态下长时间工作
具有电缆引线电阻补偿功能，使测量更精确
具有很好的抗外部电磁场信号的干扰，极小的纹波，稳定的输出
仪器既是一款恒压恒流源，同时还是一款数字电压表（伏特计）一机两用
功能与特点：
◇ 高精度、多功能线性单路直流恒压恒流源
◇金属外壳，具有极好的防止外部各种信号的干扰
◇最大电流设置的恒压输出：0…10V/10…30V （分辨率0.01V/0.1V）
◇最大电压设置的恒流输出：10mA…999mA/1…10A/ （分辨率1mA/10mA）
◇两档电压、三档电流可供选择
◇电压电流调节旋钮为无级可调，使输出精度得以保证，且变得容易操作与控制
◇指示灯明确告知是否在恒压或恒流操作状态
◇最大输出功率300W（100％效率）
◇仪器使用隔离变压器，可在极限电流下长时间工作
◇ 具有导线电压降补偿功能，使得在高电流状况下依然能精确测量
◇该仪器还具有电压表（伏特计）功能，可测量直流电压 -10V… ＋ 100V/DC
◇LAB330实验室恒压恒流源也是一款短路和极性颠倒保护试验的仪器
◇输出并联2 路，一路至负载，另路可作为输出监控或负载
技术参数：
|
输出电压（无级可调）
|
0…30V
|
|
输出电流（无级可调）
|
10mA…10A
|
|
最大电流设置的恒压操作
|
|
|
波纹
|
<20mVss
|
|
恢复时间（0…100%）
|
<50μs
|
|
静态负载调节
|
<3mV/A
|
|
最大电压设置的恒流操作
|
|
|
波纹
|
<50mAss
|
|
恢复时间（0…100%）
|
<100μs
|
|
静态负载调节
|
<20μA/V
|
|
直流电压输入测量
|
|
|
显示器
|
3位数字显示
|
|
电压范围
|
-9.9V到+99.9V
|
|
输出电压显示
|
|
|
量程100V/ 分辨率
|
0…99.9V/100mV
|
|
量程10V/ 分辨率
|
0…9.99V/10mV
|
|
输出电流显示
|
|
|
量程100A/ 分辨率
|
0…99.9A/100mA
|
|
量程10A/ 分辨率
|
0…9.99A/10mA
|
|
量程1A/ 分辨率
|
0…999mA/1mA
|
|
精度
|
|
|
电压
|
±（0.2%rdg.+1D）
|
|
电流量程1A
|
±（0.8%rdg.+2D）
|
|
电流量程10A
|
±（0.5%rdg.+2D）
|
|
电流量程100A
|
±（0.5%rdg.+2D）
|
|
引线电压降补偿
|
每个导线最大2V
|
|
输出大于28V或者电源供应电压不够时，电压降补偿不能工作
|
|
|
颠倒极性保护
|
最大3A
|
|
温度系数
|
100ppm/K
|
|
名义温度量程
|
+15…40℃
|
|
相对湿度
|
15…95％r.H. (非冷凝)
|
|
抗污级别
|
2
|
|
保护级别
|
Ⅰ
|
|
电源电压（看型号标签）
|
230V±10%，50…60Hz
115V±10%，50…60Hz
|
|
电流消耗
|
约2.6A
|
|
隔离变压器
|
符合VDE0551
|
|
尺寸
|
约326×131×245mm
|
|
重量
|
约11.0kg
|
